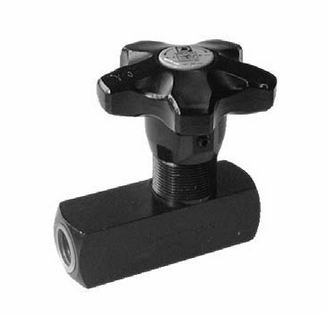

شیرهای كنترل كننده جريان

وظيفة كنترل كننده هاي جريان، كه معمولاً شير كنترل جريان خوانده مي شوند، عبارت است از كنترل يا تنظيم جريان عبوري از يك نقطة دلخواه در مدار. كنترل كنندة جريان در واقع نوعي شير است و مي توان آن را با دريچه هاي هواي كانال هوا مقايسه كرد. اگر دريچه اندكي باز شود، مقدار كمي هواي گرم يا سرد وارد اتاق مي شود، ولي اگر كاملا باز شود هواي زيادي به درون اتاق جريان مي يابد. اندازة گشودگي دريچه مي تواند از وضعيت بسته تا كاملا باز و در هر موقعيت دلخواه تنظيم شود.

شير كنترل براي تنظيم سرعت حركت پيستون در سيلندرهاي قدرت و يا سرعت حركت كشويي شير فرمانده، كه موجب تنظيم سرعت چرخش روي شير زمانبندي (شير تايمر) مي شود، و يا تنظيم سرعت گردشي محور موتورهاي سيالي به كار مي رود. شير كنترل جريان، جزء ساده اي در مدار است ولي…

نام اجزاء

نام اجزاي اصلي شير كنترل جريان را بايد آموخت. نماي برش خوردة اين شير در شكل هاي 12-3 و 12-4 نشان داده شده است. شير كنترل جريان پنوماتيك در شكل 12-2 و نوع هيدروليك آن در شكل 12-6 نشان داده شده است. اجزاي قابل بررسي در اين شيرها در ادامه آورده شده است:

بدنة شير: تمام شيرهاي كنترل جريان شامل بدنه يا پوسته هستند. در سيستم هاي بادي معمولاً بدنه شير از فلزات غير آهني و بيشتر از برنج، برنز و آلومينيوم ساخته مي شود تا آب چگاليده روي آن موجب زنگ زدگي نشود. در شيرهاي هيدروليك بدنه را مي توان از چدن مقاوم به كشش، فولاد ريختگي كُنده (ميل گرد) فولادي ساخت. اگر چه صافي سطح بيروني بدنة شيرها اهميت چنداني ندارند ولي صافي سطح دروني اهميت ويژه اي دارد چرا كه سطح نشيمن ها و گودي هاي محل قرار گرفتن آب بندها درون بدنة شير بايد بدون نشت باشند. بدنة شير، تمام اجزا و قطعات شير را در بر مي گيرد و راه هاي شير و دريچه هاي اتصال لوله نيز روي آن تعبيه مي شود.

عنصر مهار روزنه: مهار روزنه مي تواند به شكل سوزني يا ابزار ديگري باشد كه اندك سطح روزنة شير را باز كند يا ببندد. اين جزء معمولاً از فولاد سخت آبكاري شده ساخته مي شود و براي آساني تنظيم در يك سر آن شياري براي پيچ گشتي و يا سرپيچي براي آچار قرار دارد. براي باز كردن روزنه كافي است پيچ تنظيم…

نصب

هنگام نصب شيرهاي كنترل جريان در يك سيستم سيالي به اين موارد بايد توجه كرد:

1. آيا كنترل مورد استفاده از نوع پيش تنظيم است يا پس تنظيم؟
2. جهت جريان كنترل شدة شير در مدار بايد وارسي شود.
3. پولك ها و درپوش لوله را برداريد و مطمئن شويد كه تمام آن ها برداشته شده است.
4. رزوة لوله و رزوة شير بايد كاملا پاكيزه باشد.
5. اتصالات لوله ها را به دقت روي شير ببنديد و اتصالات مدارهاي پرفشار بايد كاملا سفت باشند.
6. هنگام نصب شير بادامكي، غلتك و پي آن را روانكاري كنيد.
7. پس از راه اندازي، واحد قدرت و مدار سيستم را از نظر نداشتن نشت به دقت وارسي كنيد.

تعمير و نگهداري

پياده كردن اجزاي شير كنترل جريان مانند آنچه در شكل 12-2 و 12-4 آورده شده است كاري به نسبت آسان است. شير شكل 12-4 را بايد طوري به گيره بست كه توپي هاي شش گوش آن در دسترس باشند. فنر نگهدارنده را به كمك آچار باز كنيد و احتياط شود كه فنر، كلاهك فنر و ساچمه بيرون نپرد. خط افتادگي ياگودافتادگي سطح ساچمه و كشش و فشار فنر را وارسي كنيد. اگر اين اجزا سالم بودند در جعبة تميزي قرار دهيد و اگر كثيف بودند پيش از قرار دادن آن بايد با محلولي شسته شوند. سپس مهرة نگهدارندة آب بندها، آب بندها و نگهدارندة آب بند را باز كنيد، پس از آن سوزن با آچار باز مي شود. بدنة شير را به دقت در محلول بشوييد و محل نشيمن سوزن و ساچمه را از نظر خط افتادگي و…
