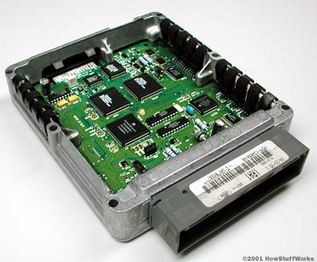

ECU
مخفف Electronic Control Unit يا واحد کنترل الکترونيک مي باشد و نقش هدايت و کنترل يک خودروي انژکتوري را بر عهده دارد. همانطور که مي دانيد خودروهاي انژکتوري بدليل عملکرد بهتر و توانايي پاس کردن استانداردهاي آلودگي، بطور کامل در تمام دنيا جايگزين خودروهاي کاربراتوري شده اند و مغز اين سيستم ECU مي باشد. ECU با توجه به سنسورهايي که به موتور متصل است وضعيت و شرايط خودرو را تحليل کرده و پاسخهاي لازم را به خروجيها که عبارتند از: انژکتورها، جرقه زنها و … اعمال مي کند. سنسورهاي کيت هاي انژکتوري مختلف هستند که هر چه تعداد آنها بيشتر باشد ECU بهتر مي تواند شرايط موتور را درک کند. سنسورهاي مهم خودروهاي انژکتوري عبارتند از: سنسور دور يا RPM، سنسور فشار داخل مانيفولد يا MAP، سنسور دريچه گاز يا TPS…
سازندگان معروف ECU چه شرکتهايي هستند؟
1 )شرکت Bosch آلمان: اين شرکت بهترين و معروفترين سازنده ECU و کيت انژکتوري در دنيا مي باشد و در اغلب خودروهاي پيشرفته جهان نشاني از آن را مي توان يافت. چند مدل از زانتيا موجود در ايران داراي کيت انژکتوري Bosch مي باشد.
۲) شرکت Delco آمريکا: اين شرکت يکي از قديمي ترين شرکتهاي سازنده ECU مي باشد و ECU آن در اغلب خودروهاي آمريکايي بخصوص خودروهاي شرکت GM يا جنرال موتورز بکار رفته است مانند کاديلاک، پونتياک و… همچنين در خودروهاي دوو کره مانند دوو ESPERO.
۳) شرکت Ford آمريکا: اين شرکت سازنده خودرو، سازنده ECU البته براي خودروهاي فورد مي باشد و اولين بار ايده کنترل تطبيقي يا خود-يادگير در خودروهاي اين شرکت عملا پياده سازي شد.
۴) شرکت Siemens آلمان: فعاليت اين شرکت گرچه به اندازه رقيب آلماني آن يعني Bosch نيست اما ECU هاي خوبي مي سازد. ECU پرايد انژکتوري موجود در ايران طراحي اين شرکت است.
۵) شرکت Magneti Marelli ايتاليا: اين شرکت در اروپا محبوبيت زيادي داشته و بر روي اغلب خودروهاي اروپايي کيت آن نصب است. به عنوان مثال خودروهاي فيات مدل PUNTO و فولکس واگن مدل GOLF IV، مزدا ۳۲۳و…
UNICHIP يا فن آوري تنظيم ECU
امروزه موتورهاي انژكتوري نقشي بسيار اساسي در موفقيت صنايع خودروسازي ايفاء مينمايند و كيفيت و قابليتهاي آن، درصد كارايي خودرو را نشان ميدهد. همانطور كه ميدانيم كنترل كننده موتورهاي انژكتوري، بردي الكترونيكي به نام ECU ميباشد و در واقع كارايي اين بخش تعيين كننده كيفيت يك موتور و در ابعادي ديگر كيفيت خودرو خواهد بود؛ بدين معني كه هرچقدر ECU يك موتور بهتر طراحي شده باشد، آن موتور كيفيت بهتري خواهد داشت.
ECU بر اساس سنسورهايي كه بدان متصل است شرايط كار موتور را درك كرده و فرامين مناسب را به انژكتورها و شمعها صادر ميكند. از آنجا كه ديناميك خودرو بسيار پيچيده و غير خطي ميباشد، طراحان ECU براي سهولت كار، جداولي را به نام map داخل حافظه ECU ميريزند كه در آن مقدار پاشش سوخت و زاويه آوانس در هر دور و بارموتور مشخص شده است. هر چه دقت اين جداول بيشتر باشد، دقت عملكرد ECU بيشتر خواهد بود.
نكتهاي كه بايد توجه كرد اينست كه مقادير اين جدولها وابستگي مستقيمي به پارامترهاي جغرافيايي موتور، نظير فشار و دماي هوا دارد. شركتهاي خودروسازي، ECU را براي يك آب و هواي خاص طراحي نميكنند بلكه مقادير map را بگونهاي تنظيم ميكنند كه براي انواع شرايط جغرافيايي جوابي بهينه و معقول بدهد. بنابراين map، در اين حالت براي تمام خودروهاي از يك مدل بهينه است نه هر خودروي خاص؛ زيرا هيچ دو خودرويي، حتي از يك مدل كاملاً مانند يكديگر نيستند.اگر سيستمي بتواند اين نقيصه را از ECUها برطرف كند، آنگاه ميتوان به طور اختصاصي map هر خودرو را كاليبره كرده و توان آن را افزايش داد.
امروزه تيونينگ ECU خودروها، بحث جا افتاده اي است و شرکتهاي بسياري در اين زمينه فعاليت مي کنند بطور کلي دو روش براي تيونينگ خودروهاي انژکتوري وجود دارد. روش اول خواندن ديتاهاي (map) ECU و دادن ديتاهاي جديد که شرکتهاي بسياري در اين زمينه فعالند از جمله: Eurochip، Chip Tuning، Tech TVو…
سنسورها Sensors
1- سنسور دور موتور و موقعيت ميل لنگ: اطلاعات مربوط به ميزان دور موتور و موقعيت TDC نقطه مرگ بالاي سيلندر 4و1 را اندازه گيري و به واحد كنترل الكترونيك ارسال مي نمايد اين سنسور توسط تغيير ميدان مغناطيسي ولتاژ مناسب را ايجاد مي كند. اطلاعات اين سنسور توسط ECU براي محاسبه پارامترهاي گوناگون نظير پاشش سوخت، زمان جرقه زني و …. مورد استفاده قرار مي گيرد.
2– سنسور موقعيت ميل سوپاپ camshaft sensor
وظيفه اين سنسور تعيين موقعيت TDC و يا نقطه مرگ بالاي سيلندر يك و تفكيك آن از موقعيت اندازه گيري شده توسط سنسور دور موتور است.
3- سنسور فشار منيفولد و دماي هواي ورودي
Manifold Pressure and Intake Air Temperature Sensor
اين سنسور در بالاي مخزن آرامش منيفولد هواي ورودي نصب شده و اطلاعات مربوط به دماي هواي ورودي و فشار هواي داخل منيفولد را به طور پيوسته اندازه گيري و به ECU ارسال مي كند ولتاژ اين سنسور توسط ECU تامين مي گردد.ولتاژ بازگشتي از SENSOR متناسب با افزايش فشار اندازه گيري شده توسط…
واحد كنترل الكترونيكي موتور
واحد كنترل موتور ، مدت زمان پاشش سوخت را بر اساس سيگنال حجم هواي ورودي و سيگنال دور موتور محاسبه ميكند و سپس بر اساس آن مدت زمان واقعي پاشش سوخت را كه مورد احتياج موتور ميباشد با تنظيم مدت پاشش مبنا بر اساس سيگنالهاي دريافتي از سنسورهاي مختلف و شرايط كار كرد موتور معين ميسازد .
در عين حال ECU زاويه آوانس جرقه مبنا بر اساس سرعت موتور و حجم هواي ورودي را محاسبه كرده كه بر پايه اطلاعات دريافتي از سنسورهاي مختلف خودرو ميباشد . واحد كنترل موتور سيگنالهاي مناسبي را بر اساس اطلاعات دريافتي از سنسورها…
.
.
.
